電磁加熱金屬材料熱處理的方案和計算式

發布時間：2022-08-02  新聞來源：深圳喆能電子技術有限公司

大型金屬構件、管道、軸承等的熱處理及焊接預熱（PWHT），在之前的文章中已經說明應用電磁加熱器代替?zhèn)鹘y(tǒng)的傳遞式加熱方式，對不銹鋼或者鐵合金材料的諸多優點。比如：功率密度大使得加熱速度更快，主動式發熱因而使用更節能，無明火和加熱介質使得操作更潔凈和安全，全數字控制系統保證溫度控制更精準更智能。

本文主要介紹金屬材料熱處理的電磁感應加熱方案和計算式

基本參數：需要加熱的管體重量約50KG，比熱容是C=0.46×103J/（㎏·℃），要求在規定的時間內（3分鐘）從常溫加熱到300度。假設常溫t1為20℃，則溫升△t為280℃。

1.根據吸收的熱量公式Q=cm△t當中Q表示吸收的熱量，C表示比熱容，m表示質量，△t表示溫差。根據公式來算Q=0.46×103J/（㎏·℃）*50KG*280℃=6440KJ。

2.功率需求計算：要求3分鐘內將管體從常溫20℃加熱到300℃，功率P=Q/S=38KW。

3.電源功率選型：考慮整個熱處理的過程的熱能損耗，建議選用一臺50KW的電源，根據上式計算可以滿足加熱要求。

4.加熱線圈定制：35mm2定制高溫線單股繞，根據我們已經使用的經驗，線盤距離筒體的外壁3CM，實際帶載感量約200uH，用線長度約40米。

5.為了保證外殼不被加熱，需要將感應線圈做屏蔽處理以保證外殼不會被加熱。同時結構的設計要考慮適合經常安裝和拆卸，反復頻繁使用。

6.線圈的引線、電源柜的供電線路需要做好絕緣和防水處理，并將設備的控制電源柜需要接地。

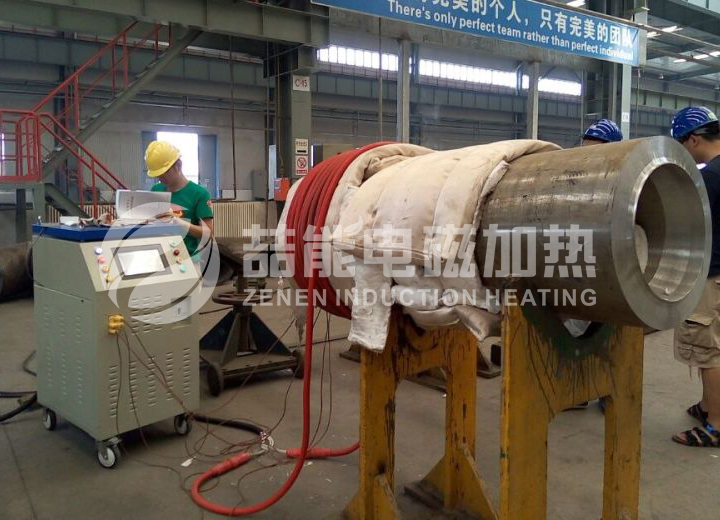

7.使用前將相應的線圈安裝到需要加熱的區域并臨時固定，連接好線纜并設定好所需要的加熱溫度，開機即可自動運行。長時間不使用時需要切斷供電開關。

8.設備的控制方式需要根據控溫精度，測溫點的布置等條件來確定。
